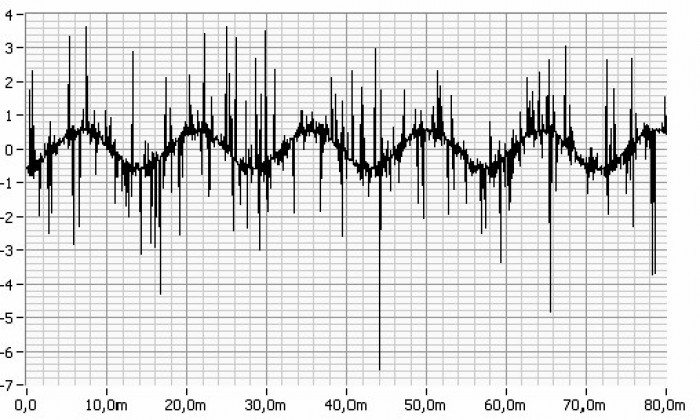

Měření a diagnostika pohonů s měniči frekvence

• provozní diagnostika a odstraňování závad řízených pohonů
  • přepěťové vlny
  • ložiskové proudy
  • unikající proudy
  • indukované rušení
  • přechodné jevy
  • rekuperační režim
  • podpětí na vstupu
  • napěťové špičky
  • nesouměrnost napětí
• omezování šíření harmonických
• návrhy izolačních transformátorů
• návrhy pohonů podle charakteru zátěže
  • elektromotorů
  • softstartérů a měničů (AC, DC)

Technická řešení pro dosažení finančních úspor

STRÁNKA VE VÝSTAVBĚ

Optimalizace průmyslových sítí

STRÁNKA VE VÝSTAVBĚ

Podpora revizním technikům
a montáži

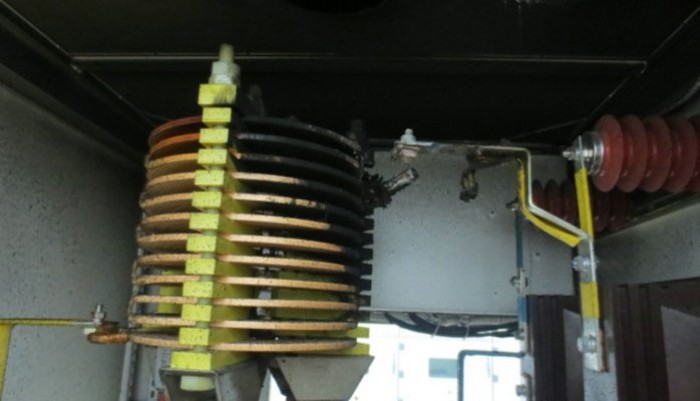

Běžně používané měřící přístroje neměří skutečné zatížení správně! Toto plyne z jejich konstrukce a způsobu výpočtu zobrazované hodnoty, protože přístroje měřící skutečnou efektivní hodnotu bývají ve zcela jiné cenové kategorii. Situaci ukazuje obrázek měření „stejnými“ klešťovými přístroji… rozdíl 1/3 v nebezpečném směru !

Revizní technici se nesprávným měřením skutečného zatížení (a tedy i oteplení prvků sítě) a následným tvrzením v závěru revizní zprávy, že „.....zařízení z hlediska bezpečnosti vyhovuje ustanovením příslušných ČSN…“ dostávají do rizika odpovědnosti za ponechání nebezpečného stavu v dalším provozu.

Příkladem jsou stále běžně používané kabely se sníženým průřezem žíly PEN, kterými pak protéká skutečný proud ve výši až 3 násobku dovoleného, přitom běžným klešťovým přístrojem neměřitelný ve skutečné výši.

Montážní a servisní organizace řeší rozšíření stávající instalace, technologií atd. bez projektové dokumentace. Bezpečnost takové sítě pak závisí na náhodě a odhadu počtu a typu kabelů, transformátorů, kompenzátorů a jejich jištění. Montážní organizace tak na sebe bere odpovědnost za nekvalifikované řešení a související ohrožení bezpečnosti.

Příkladem jsou rozšíření či montáže kompenzátorů, způsobujících přepětí, bez posouzení vlivu rezonancí se zdrojem, zátěží, HDO.

Podpora projektantům

Projekční organizace se při zpracování projektů setkávají s potřebou návrhu zdrojů, vyvedení či přenosu výkonu a vzájemného působení mezi připojenými koncovými zařízeními technologie.

Při projektování nových zařízení nebývají dostupné podklady výrobců o zpětných vlivech zařízení na síť, při rozšiřování technologií nejsou zase dostupná data o skutečném stavu a distorzích provozované sítě.

Transformátory i vedení je potřeba dimenzovat nejen na zatížení při základní frekvenci 50 Hz, nýbrž i na přídavné zatížené způsobené harmonickým zkreslením a nesymetrií sítě.

V dnešní době již neexistují sítě bez těchto parazitních jevů!

Při projektování nových systémů poskytujeme servis měřením skutečného stavu sítě a přechodových dějů s ohledem na zkušenosti z provozu průmyslových celků (osvětlovacích, pohonářských, čerpacích, dopravních, úpravnických, potravinářských, tváření, svařování)

Při projektování rozšíření stávajících systémů poskytujeme servis měřením před a po uvedení technologie do provozu, kdy je toto často jediný způsob, jak provést definitivní korekce pro bezpečný a hospodárný trvalý provoz sítě. Mnohé technologie i při pouhém rozšíření počtu typově shodných výrobních bloků začnou síť jako celek ovlivňovat výrazně jiným způsobem.

Pro návrhy transformátorů poskytujeme měření skutečného zatížení transformátoru pro správný návrh koeficientu přídavného zatížení zkreslením sítě.

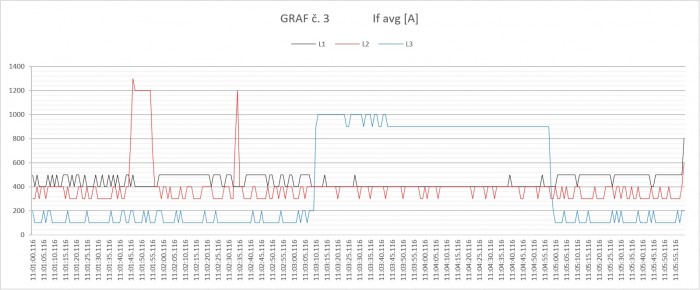

Pro návrhy záložního napájení systémy jak akumulátorovými se střídači tak soustrojími se spalovacími motory či turbínami poskytujeme měření skutečných zátížení v ustáleném režimu i během přechodových dějů.

NABÍZÍME ŠKOLENÍ S UKÁZKAMI V KONKRÉTNÍCH PROJEKTOVÝCH APLIKACÍCH

Měření kvality elektřiny
dle ČSN EN 50160

Energetický zákon stanoví, že každý odběratel elektrické energie má právo odebírat elektrickou energii o jasně definované kvalitě. Tu určuje norma ČSN EN 50160.

Mezi garantované parametry elektrické energie v síti České republiky patří definovaná velikost

napětí

frekvence

sinusový průběh napětí

symetrie mezi jednotlivými fázemi v třífázové soustavě

MĚŘENÍ KVALITY NUTNO PROVÁDĚT VÝHRADNĚ PŘÍSTROJI TŘÍDY „A“ A VYHODNOCOVAT STANDARDIZOVANÝM POSTUPEM PODLE ČSN EN !

Poruchy a rušivé jevy v elektrické síti

Rychlé přechodné děje jsou impulzní a oscilační děje, způsobené atmosférickým výbojem, spínáním
kondenzátorů nebo připínáním vedení a kabelů.

Zkreslení průběhu napětí vytváří stejnosměrný posun, rušení harmonickými a meziharmonickými

• harmonické rušení je způsobeno nelineární zátěží nebo systémovými rezonancemi
• meziharmonické rušení je způsobeno frekvenčních měničů, obloukové techniky, signálem HDO
• periodické pulzní rušení způsobují řízené pohony, fázové regulátory, impulsní usměrňovače, aktivní korektory účiníku

Kompenzátory nn, vn

Kompenzátory nn, vn

– HRAZENÉ PROVEDENÍ  – frekvenční ladění na základě individuálního posouzení průmyslové sítě
- NEHRAZENÉ PROVEDENÍ- realizováno výjimečně, umožní- li to nízká distorze sítě na základě posouzení

– POMALÉ SPÍNÁNÍ – stykačové spínání, jen pro nízkou dynamiku změn Q
- RYCHLÉ SPÍNÁNÍ – polovodičové spínání, pro výraznou dynamiku změn Q
- HYBRIDNÍ SPÍNÁNÍ – polovodičové spínání několika stupňů, ostatní stykačové spínání – úspora investic

Kompenzátory s harmonickými filtry

• principem jsou to kompenzátory doplněné o vhodně dimenzované sací reaktory
• vylepšují účiník ve vybraném uzlu sítě
• zajišťují dodržení stanoveného účiníku v místě obchodního měření
• vylepšují účiník a současně odsávají vybrané přítomné harmonické (snižují distorzi)
• instalovány do hladiny nn i vn

Kompenzační filtr 6 kV

řazení stupňů: 1000 kvar + 2000 kvar + 2000 kvar + 2000 kvar + 2000 kvar

KOMPENZACE SYNCHRONNÍMÍ STROJI + BUDIČE

STRÁNKA VE VÝSTAVBĚ

Rozvaděče nn, vn

1. DODÁVKY A MONTÁŽE ROZVADĚČŮ

• silových
• řídících
• automatizačních

2. REKONSTRUKCE ROZVODEN nn, vn

DC SYSTÉMY

Stejnosměrné systémy a dodávky zahrnující zálohované zdroje – tedy dodávky staničních baterií a jejich nabíječů jsou dalším produktem společnosti.

Samozřejmostí je nabídka přístrojů pro diagnostiku a ochranu jak baterií tak napájeného zařízení a další příslušenství.

SPÍNANÉ DC ZDROJE
Slouží k nabíjení všech typů staničních baterií o jmenovitém napětí 110 V a 220 V a k napájení systémů pracujících na těchto hladinách.

TRANZISTOROVÉ NABÍJEČE TR-ST
Jsou určeny pro nabíjení staničních baterií a napájení stejnosměrných obvodů při paralelním a pohotovostním provozu, plně vyhovují požadavkům normy EUROBAT na nabíjení staničních baterií.
pro 12–24–48–60–110–220 V / 10–15–25–30 A

TYRISTOROVÉ NABÍJEČE TY
Fázově řízené, můstkové, tyristorové nabíječe TY jsou určeny pro nabíjení staničních baterií vyšších kapacit a napájení stejnosměrných obvodů při paralelním a pohotovostním provozu. Tyristorové nabíječe řady TY plně vyhovují požadavkům normy EUROBAT na nabíjení staničních baterií.

MONITOR STANIČNÍ BATERIE MDB 51 (MDB 201)
Je určen pro ochranu, monitorování, měření a signalizaci provozních a poruchových stavů staničních baterií.
Ochrana baterie spočívá především v zajištění následujících funkcí:
• Odpojení nabíječe při přepětí na baterii
• Ochrana před přebitím staničních baterií
• Ochrana před nesprávným nabíjením
• Ochrana před hlubokým vybitím baterie
• Digitální záznamník provozu baterie
(• Digitální záznamník provozu baterie)
(• Měření proudu staniční baterie při fázi nabíjení i při fázi vybíjení)
(• Orientační kapacitní zkoušky baterie)
